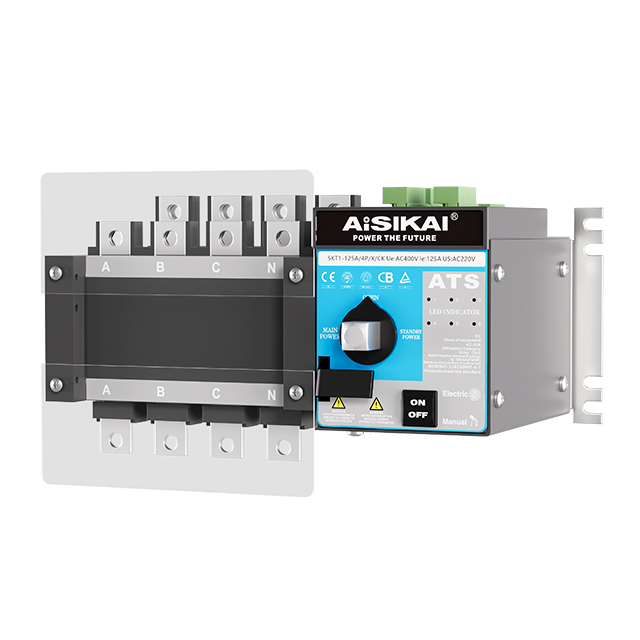

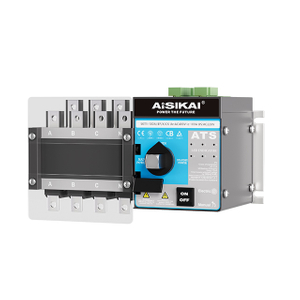

Automatic Transfer Switch серии SKT является самым продвинутым ATS третьего поколения. Это класса ПК (цельная структура). Стандартный тип SKT способен управлять током от 20А до 3200а.
Его категория использования достигает самого высокого уровня AC-33A, подходит для надежного
Стандарты
IEC60947-6-1
ГБ/T14048.11
ОСОБЕННОСТИ
Условия работы напряжения и переключения Показания с использованием светодиода
Внешние заменяемые предохранители, Легко для технического обслуживания
Встроенная микропрограммированная блока управления реализует функцию Dectection напряжения
Серебряная серебристая медная батончики
Brige Connect Structure на стороне нагрузки
Трехсек-дизайн (я - 0 - Ii), Нулевая позиция для двойных сил
Подключаемые терминалы подключения
Механическая блокировка и электрическая блокировка
Automatic Transfer Switch серии SKT является самым продвинутым ATS третьего поколения. Это класса ПК (цельная структура). Стандартный тип SKT способен управлять током от 20А до 3200а.
Его категория использования достигает самого высокого уровня AC-33A, подходит для надежного
Стандарты
IEC60947-6-1
ГБ/T14048.11
ОСОБЕННОСТИ
Условия работы напряжения и переключения Показания с использованием светодиода
Внешние заменяемые предохранители, Легко для технического обслуживания
Встроенная микропрограммированная блока управления реализует функцию Dectection напряжения
Серебряная серебристая медная батончики
Brige Connect Structure на стороне нагрузки
Трехсек-дизайн (я - 0 - Ii), Нулевая позиция для двойных сил
Подключаемые терминалы подключения
Механическая блокировка и электрическая блокировка
Ток рамы рамки Внедорожник | 160a | 250а | 630а | ||
Рейтинг тока In | 125а | 160a | 250а | 400а | 630а |
Обычный тепловой ток Я | 63,80,100,125,140,150,160a | 160,180,200,225,250A | 160,180,200,225,250,315,350,400 500 630A | ||
Оцененное напряжение изоляции медного бара UI | 660 В. | ||||
Номинальное импульсное напряжение Uimp | 6 кВ | ||||
Оцененное рабочее напряжение медного бара UE | AC400V | ||||
Используйте категорию | AC-33A | ||||
Оцененный эксплуатационный ток медного бара Т.е. | 10,16,20,25,32,40,50,63,80,100,125,140,150,160,180,200,225,250,315,350,400 500 630A | ||||
Рейтинг производительности | 10 | ||||
Оценка разрыва | 10 | ||||
Оцененный предел ток короткого замыкания | 13 тыс | 35 к.а. | |||
Время передачи | 1,2 с | 0,6 с | |||
Оцененное рабочее напряжение управляющей мощности Нас | AC220V (специальное напряжение DC24V, DC110V, DC220V, AC110V, AC280V) | ||||
Начинать | 40 Вт | 325 Вт | |||
Обычный | 18w | 62 Вт | |||
Масса | 5,3 кг | 5,5 кг | 7 кг | 17 кг | 17,5 кг |
Ток рамы рамки Внедорожник | 1600а | 3200а | |||||
Рейтинг тока In | 800а | 1000а | 1250а | 1600а | 2000a | 2500а | 3200а |
Обычный тепловой ток Я | 800,1000 1250,1600a | 2000 2500 3200а | |||||
Оцененное напряжение изоляции медного бара UI | 800 В. | ||||||
Номинальное импульсное напряжение Uimp | 8 кВ | ||||||
Оцененное рабочее напряжение медного бара UE | AC400V | ||||||
Используйте категорию | AC-33A | ||||||
Оцененный эксплуатационный ток медного бара Т.е. | 800,1000 1250,1600,2000 2500 3200а | ||||||
Рейтинг производительности | 10 | ||||||
Оценка разрыва | 10 | ||||||
Оцененный предел ток короткого замыкания | 50 к.а. | 75 к.а. | |||||
Время передачи | 1,2 с | 2.4 с | |||||
Оцененное рабочее напряжение управляющей мощности Нас | AC220V (специальное напряжение DC24V, DC110V, DC220V, AC110V, AC280V) | ||||||
Начинать | 355W | 400 Вт | 440 Вт | 600 Вт | |||
Обычный | 74 Вт | 90 Вт | 98 Вт | 120 Вт | |||
Масса | 37 кг | 44 кг | 98 кг |
Ток рамы рамки Внедорожник | 160a | 250а | 630а | ||
Рейтинг тока In | 125а | 160a | 250а | 400а | 630а |
Обычный тепловой ток Я | 63,80,100,125,140,150,160a | 160,180,200,225,250A | 160,180,200,225,250,315,350,400 500 630A | ||
Оцененное напряжение изоляции медного бара UI | 660 В. | ||||
Номинальное импульсное напряжение Uimp | 6 кВ | ||||
Оцененное рабочее напряжение медного бара UE | AC400V | ||||
Используйте категорию | AC-33A | ||||
Оцененный эксплуатационный ток медного бара Т.е. | 10,16,20,25,32,40,50,63,80,100,125,140,150,160,180,200,225,250,315,350,400 500 630A | ||||
Рейтинг производительности | 10 | ||||
Оценка разрыва | 10 | ||||
Оцененный предел ток короткого замыкания | 13 тыс | 35 к.а. | |||
Время передачи | 1,2 с | 0,6 с | |||
Оцененное рабочее напряжение управляющей мощности Нас | AC220V (специальное напряжение DC24V, DC110V, DC220V, AC110V, AC280V) | ||||
Начинать | 40 Вт | 325 Вт | |||
Обычный | 18w | 62 Вт | |||
Масса | 5,3 кг | 5,5 кг | 7 кг | 17 кг | 17,5 кг |
Ток рамы рамки Внедорожник | 1600а | 3200а | |||||
Рейтинг тока In | 800а | 1000а | 1250а | 1600а | 2000a | 2500а | 3200а |
Обычный тепловой ток Я | 800,1000 1250,1600a | 2000 2500 3200а | |||||
Оцененное напряжение изоляции медного бара UI | 800 В. | ||||||
Номинальное импульсное напряжение Uimp | 8 кВ | ||||||
Оцененное рабочее напряжение медного бара UE | AC400V | ||||||
Используйте категорию | AC-33A | ||||||
Оцененный эксплуатационный ток медного бара Т.е. | 800,1000 1250,1600,2000 2500 3200а | ||||||
Рейтинг производительности | 10 | ||||||
Оценка разрыва | 10 | ||||||
Оцененный предел ток короткого замыкания | 50 к.а. | 75 к.а. | |||||
Время передачи | 1,2 с | 2.4 с | |||||
Оцененное рабочее напряжение управляющей мощности Нас | AC220V (специальное напряжение DC24V, DC110V, DC220V, AC110V, AC280V) | ||||||
Начинать | 355W | 400 Вт | 440 Вт | 600 Вт | |||
Обычный | 74 Вт | 90 Вт | 98 Вт | 120 Вт | |||
Масса | 37 кг | 44 кг | 98 кг |
1. Что будет работать ATS, когда произойдет сбой питания?
В целом, ATS будет перенесен на резервную мощность, когда утилита (основная мощность) не удастся.
Кроме того, ATS будет перенесен на утилиту питания при возврате электроэнергии. Таким образом, ATS гарантирует
у вас есть непрерывная сила.
2. Какое другое управляющее напряжение помимо AC 220V?
AC110V, AC280V, DC24V доступны. Пожалуйста, проконсультируйтесь с нами для других напряжений.
3. Могу ли я управлять этим ATS вручную?
Да, у нашего ATS есть как электрический, так и ручный режим (переключаемый с помощью кнопки Black на передней панели),
Вы можете управлять нашими ATS, используя обработчик.
4. Что включает в себя список аксессуаров?
SCEWS и болты; Пара плат безопасности; Обработчик для ручной работы.
5. Должен ли это работать с контроллером ATS для автоматической передачи?
Нет, использования этого ATS достаточно для автоматической передачи между 2 источниками питания.
Но с контроллером ATS больше функций может быть достигнут как задержка перед передачей, обнаружение напряжения,
общение и т. д.
1. Что будет работать ATS, когда произойдет сбой питания?
В целом, ATS будет перенесен на резервную мощность, когда утилита (основная мощность) не удастся.
Кроме того, ATS будет перенесен на утилиту питания при возврате электроэнергии. Таким образом, ATS гарантирует
у вас есть непрерывная сила.
2. Какое другое управляющее напряжение помимо AC 220V?
AC110V, AC280V, DC24V доступны. Пожалуйста, проконсультируйтесь с нами для других напряжений.
3. Могу ли я управлять этим ATS вручную?
Да, у нашего ATS есть как электрический, так и ручный режим (переключаемый с помощью кнопки Black на передней панели),
Вы можете управлять нашими ATS, используя обработчик.
4. Что включает в себя список аксессуаров?
SCEWS и болты; Пара плат безопасности; Обработчик для ручной работы.
5. Должен ли это работать с контроллером ATS для автоматической передачи?
Нет, использования этого ATS достаточно для автоматической передачи между 2 источниками питания.
Но с контроллером ATS больше функций может быть достигнут как задержка перед передачей, обнаружение напряжения,
общение и т. д.
